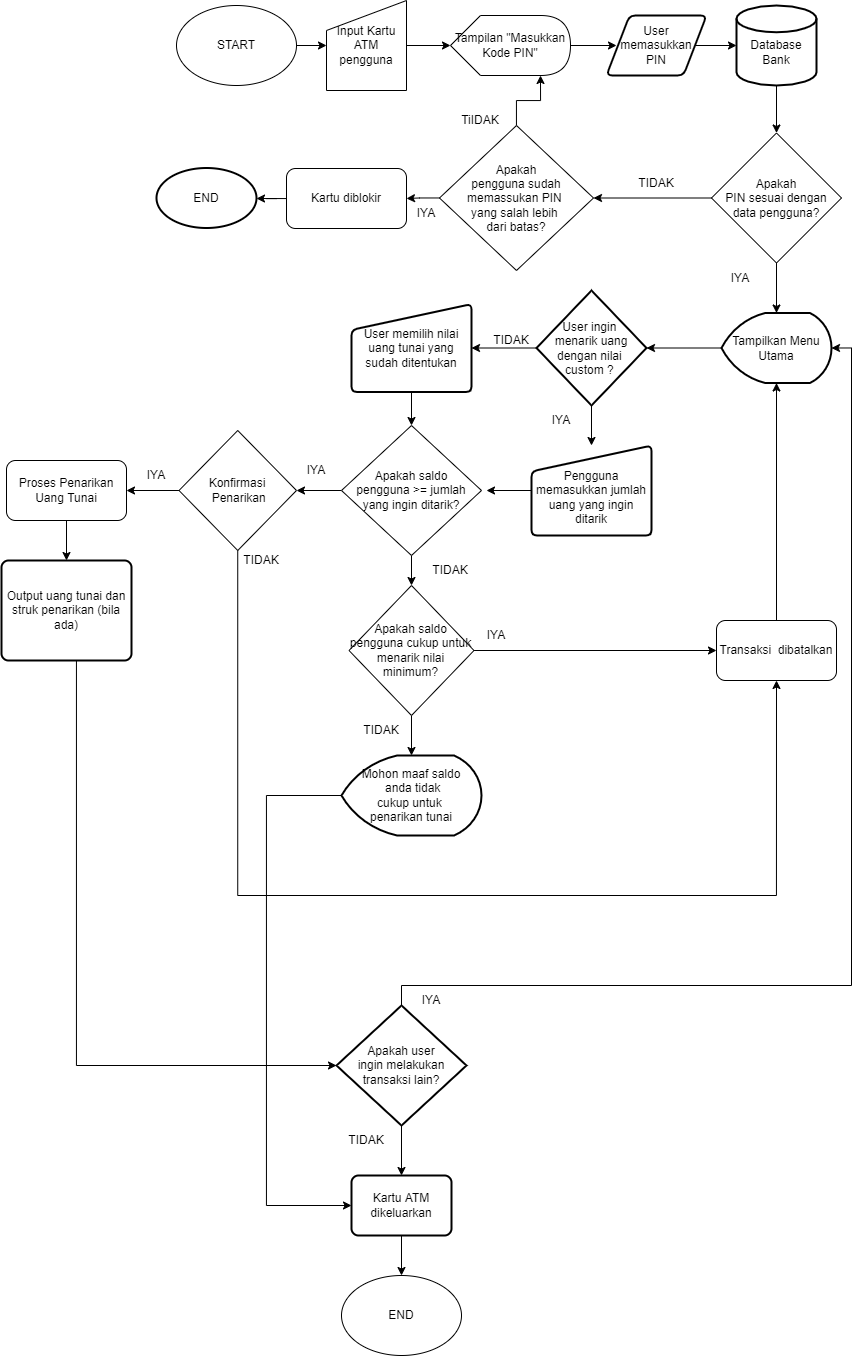

Flowchart Penarikan Tunai di ATM

 FLOWCHART PENARIKAN TUNAI DI ATM

Kean Nafis Santang







Proses penarikan tunai:

1.        Proses dimulai dari user memasukkan kartu ATM dan kemudian mesin ATM meminta user memasukkan PIN kartunya

2.     User memasukkan PIN dan kemudian mesin ATM memeriksa bila PINnya sesuai dengan database bank

3.     Bila PIN tidak sesuai maka akan dicek apakah pengguna telah memasukkan PIN yang tidak sesuai lebih dari batas (biasanya 3 kali) maka kartu ATM akan diblokir. Bila belum lebih dari 3 kali maka diperbolehkan untuk mencoba lagi

4.     Bila PIN sesuai maka akan ditunjukkan menu utama ATM

5.     Bila user ingin menarik nominal yang ditentukan sendiri maka pengguna akan memasukkan nominalnya sendiri, bila tidak maka pengguna dapat memilih dari nominal yang sudah ditentukan

6.     Setelah memilih nominal program akan memeriksa saldo pengguna. Bila saldonya cukup maka lanjut, bila tidak cukup tetapi masih di atas nominal minimal maka akan dibawa ke menu utama, bila tidak cukup untuk transaksi minimum maka proses akan dihentikan

7.     Setelah dikonfirmasi bahwa saldonya cukup maka pengguna akan diminta untuk konfirmasi terakhir

8.     Uang tunai dikeluarkan dan struk (tidak semua bank mengeluarkan struk untuk transaksi penarikan tunai)

9.         Penggunan akan ditanyakan apakah ia ingin melakukan transaksi yang lain. Bila iya maka akan dibawa kembali ke menu utama. Bila tidak maka kartu ATM akan dikeluarkan dan proses diakhiri
